特点：

1. 有20个单端或8个差动信号输入, 可外接信道扩充模块扩充输入通道，最多可达256个通道。

2. 有4组触发电压输出及外接切换式12VDC(Switched 12VDC)输出。

3. 有4个脉冲输入 (Pulse Inputs)。

4. 有6组控制埠可作外部控制。

5. 外接式512K储存装置如 (EESM512) 可提供储存260,000笔数据。

6. 应用范围广可接各类型的感应器。

7. 系统操作容易。

技术参数：(适用于-25 - +60℃)

1. 模拟输入：

A. 可提供20组单端或8组差动 (即单端输入的1至16组可规划为差动)

B. CEM416A 32信道扩充模块信道总数可达200组以上

C. 精度: ±0.1% FSR (-25 - +60℃); ±0.05% FSR（25℃时）

D. 4段式分辨率范围：

满 量 程（FSR） 分 辨 率(?V)

输入范围(mV) 差 动 单 端

±2000 250 500

±200 25 50

±20 2.5 5

±2 0.25 0.5

E. 输入阻抗: 在2G欧姆以上.

2. 脉冲输入：

可提供4组脉冲输入, 如低电位AC信号, 快速接点及慢速接点信号等.

F. 接点信号(Switch Closure):

最小关闭时间为: 5mS

最小开启时间为: 6mS

弹跳(Bounce)时间需在1毫秒(mS)以下.

G. 低电位AC信号(Low Level AC):

指交变式或正弦波低电压电位信号而言.

输入迟滞为(Input Hysteresis): 15mV

3. 触发电压输出：

可提供4组触发电压输出

A. 输出范围: 0 – 3.8VDC, 可程序化设定范围

B. 分辨率: 1mV

C. 精度: ±2mV ( 0 - +40℃); ±5mV(-25 - +60℃)

D. 触发时间长短可由程序设定, 无触发时为高阻抗

4. 连续式12VDC输出:

A. 可提3组12VDC输出, 其输出范围与电池电压为同一电压电位, 一般为

   12VDC

B. 可外接PS2或HP2省电型接口作为切换式12VDC输出, 触发 (切换)

   时间之长短由程序设定, 无触发 (切换) 时为高阻抗, PS2省电接口之动态

   耗电(无负载时)约0.08 mA, HP2省电接口为0.05mA (无负载时)

5. 连续式5VDC输出:

可提供2组连续式5VDC输出.

其输出范围为5VDC±0.1VDC

6. 数字控制输出:

可提供6组控制埠输出.

A. 输出范围: 高电位(Hi)时为5VDC±0.1VDC, 低电位(Lo)时为<0.1VDC

B. 高电位(Hi)输出时间之长短可由程序设定.

7. 中央处理单元及外围接口:

A. 处理单元: Philips 89C51RD+或兼容型.

B. 记忆容量: 24K系统运算程序及指令集程序及32K资料记忆储存区.可外接EESM512 512K

   资料储存器 (OPTION) 增加资料储存容量.

C. 外围接口: D型9 PIN接头, 可连结EESM512资料储存器, E&E232C RS232转换接口等.

D. 数据传输速率: 600至9600可选择式, 传输协议为1个start bit, 1个stop bit及8个data bit

   (no parity).

E. 时钟精准度: 约±1分钟/月

8. 程序规划功能:

A. 资料输出时间间隔 (Time Interval):

从1秒至1439分钟, 依系统指令, 参数设定之多寡而定.

B. 输出值种类: 平均值, 值, 最小值, 取样值 (Sample), 向量值, 累计值 ( Totalize )等.

C. 资料输出格式: 以公元年、月日、时间、量测值表示,无太阳日转换月日之问题.

9. 系统工作电源:

A. 工作电压: 8VDC至15VDC

B. 系统耗电: 静态时约1mA, 动态时依系统指令及参数设定多寡而定.

C. 电池组: 任何12VDC电池作主电源或并联多颗12VDC电池作备用电源均可.

10. 数据采集控制器尺寸规格:

长 23.2cm *宽 10.2cm *高 8.2cm

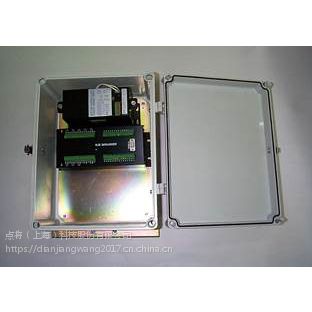

11. 户外型专用防潮箱规格:

A. 尺寸大小: 38cm * 28cm * 18cm

B. 等级: 通过*** 9001认证.

产地：中国台湾
